 產品特點

采用英制管螺紋快速接頭或銅管焊接式安裝結構，使用方便，安裝靈活，無須特殊的安裝固定。插片式或?qū)Ь€式連接方式可供用戶任意選擇。單刀單擲型開關方式，常開式或常閉式開關接點結構可供任意選擇。熔焊密封式不銹鋼壓力感應器和全密封開關結構安全可靠。真空壓力值最低可達到15in.Hg(英寸汞柱)在15in.Hg～8PSI(-0.1～0.05MPa)壓力范圍內可根據用戶要求任意選定壓力值進行制造。產品在出廠前其壓力參數在工廠已按要求設定好，無需再設定，可直接使用。

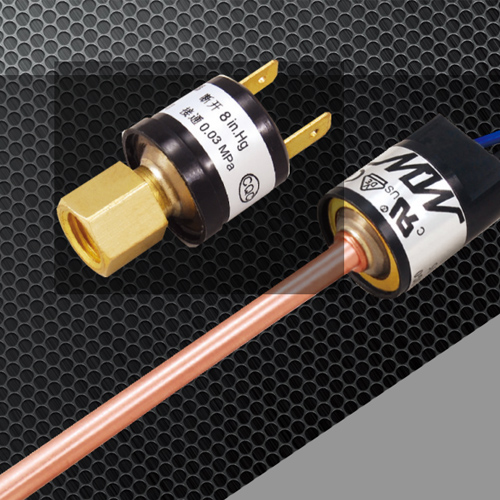

典型外形圖

工作原理

該系列壓力控制器主要利用內置的不銹鋼可翻轉動作膜片在感應到一定壓力后可向反方向翻轉的特性進行制造。當膜片動作時，會通過一個導桿帶動電氣觸點的吸合或打開。當感應壓力降低至恢復值以下時，開關即可自動復位。

 用途

主要用于其保護壓力值為負壓（低于正常大氣壓）的各種制冷設備低壓系統的保護，也可用于氣動、液壓、潤滑油系統的控制。

設計參數

◆ 工作壓力范圍：15in.Hg～8PSI（-0.1～0.05MPa）

◆ 爆破壓力：2500PSI

◆ 環境溫度：-30℃～+80℃

◆ 系統介質溫度：-50℃～+120℃

◆ 額定電流下的壽命次數：30,000次，50,000次，100,000次可供選擇

◆ 電氣規格：24Vac 時常規電氣容量125VA，120/240Vac時常規電氣容量375VA

◆ 抗電強度：斷開觸點間為AC700V/S，端子對外殼為AC2000V/S

◆ 安全耐壓：壓力控制器可承受的不影響動作設定值的壓力。

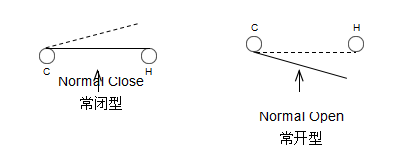

電氣原理圖

 典型結構圖
